電線小話「CVケーブルとCVTケーブルって違うの？」

みなさん、こんにちは。今日も電線小話を楽しんでいってください。

もしかしたらハイエースの中で読んでくれている方もいらっしゃるかも。

ところで……

工事日記で何度か目にする、「VVFじゃない太い電線」(笑) ……これってなんでしょう？

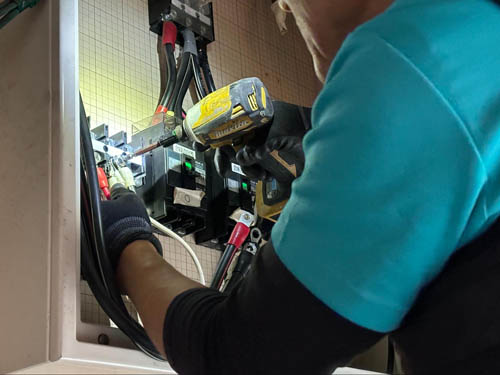

写真はなつかしい、引き込み線工事の光景です。

「相模原市・3日目-冷たい雨の引き込み線工事-工場用高圧電力を低圧電力に切替！」

最近では材料準備の記事で目にした方が多いと思います。

こちらの電線は「CVTケーブル」です。

絶縁特性が高く、耐熱性、耐候性に優れている??ため大きな電流容量に適していて、屋外での露出配線も可能とする重要な電線です。

CVTケーブルとはトリプレックスケーブルのことです。

トリプレックスの名の通り単線のCVを3本よりあわせたケーブルで、低圧から高圧まで対応する重要な電線です。

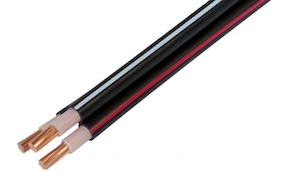

CVTケーブル(上の写真 600V 22mm2(sq) 3個より線)の許容電流は110Aで、ステージアでおなじみのエアコン工事でよく登場する?? VVFケーブル(2.0mm 3芯)の許容電流?20Aと比較しても、その容量の大きさは一目瞭然でしょう！

ケーブルの中に介在物が詰められていないので、軽量で取り扱いやすいです。

ではCVケーブルとは何のことでしょう？

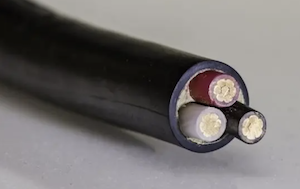

CVケーブルは、CVTケーブルとは反対に単線で、介在物が詰められています。

ごはんが入った海苔巻きのようです。

先に述べたようにCVTケーブル(600V 22sq 3個より線)の許容電流が110Aなのに対して、CVケーブル(600V 22sq 3芯)の許容電流は100Aです。(どちらも周囲温度40℃として)

なぜ許容電流に違いが生じるのでしょう？

一緒に許容電流の勉強をした読者のみなさんはハッとするかも！

「初心者でも大丈夫！キホンの電線、VVFケーブルは何A(アンペア)まで？許容電流を考える」

CVケーブルには介在物があるためCVTケーブルと比べて重く、また放熱性能が低下するために許容電流量が小さくなります。
ここでも「電線の安全な使い方のキーワード」としての『発熱』(放熱)が登場しましたね！

低圧から高圧まで大容量の電流に対応するCVケーブルとCVTケーブル。

似ていますがそれぞれ特徴が分かると面白いですね。
